Y型過濾器是輸送流體介質的管道系統中不可缺少的一種過濾裝置。Y型過濾器通常安裝在減壓閥、泄壓閥、截止閥(比如室內暖氣管路的進水端）或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器的結構阻力小，排污方便。Y型過濾器主要由接管、主管、濾網、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾籃、由過濾器出口排出。濾網之所以制成圓柱面的濾籃形狀，是為了增加其強度，比單層網更加結實，而y形接口下端的法蘭蓋可以擰開，定期將沉積在濾籃里的顆粒雜質清除。

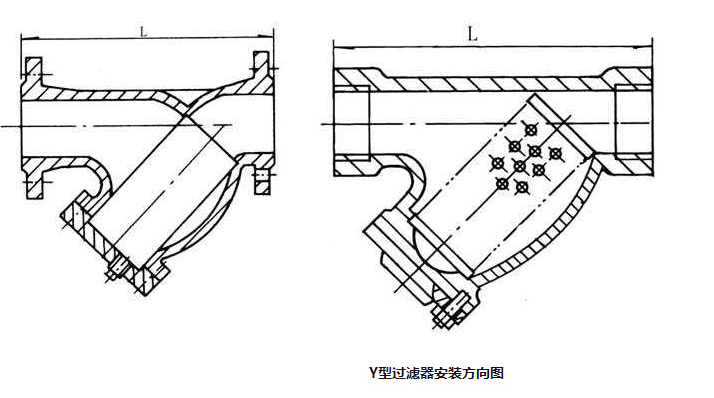

y型過濾器安裝方向圖,y型過濾器的正確安裝方法
安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶(聚四氟乙烯）要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或垂直向下安裝。
如下圖所示：
y型過濾器選型原則
1、進出口通徑:
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力:
按照過濾管路可能出現的較高壓力確定過濾器的壓力等級。
3、孔目數的選擇:
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質:
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52~1.2kpa
Y型過濾器廠家選擇浙江渝工實業集團！
